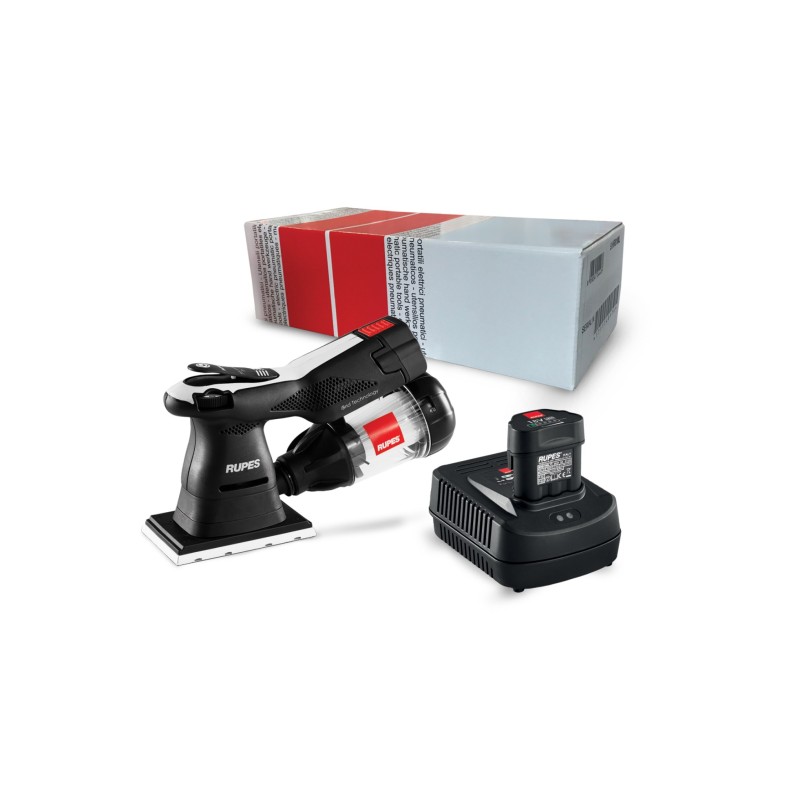

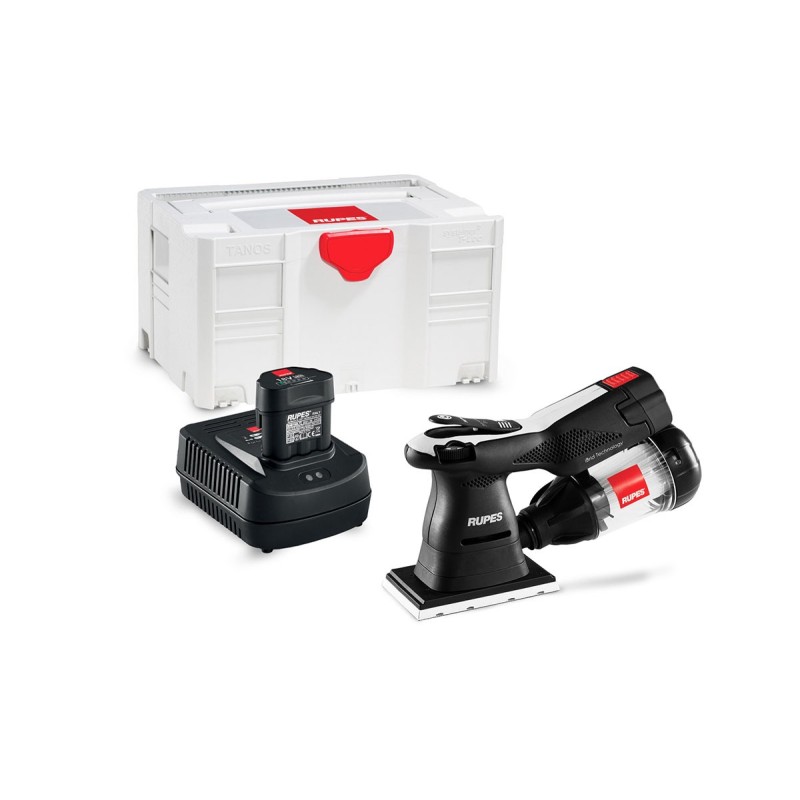

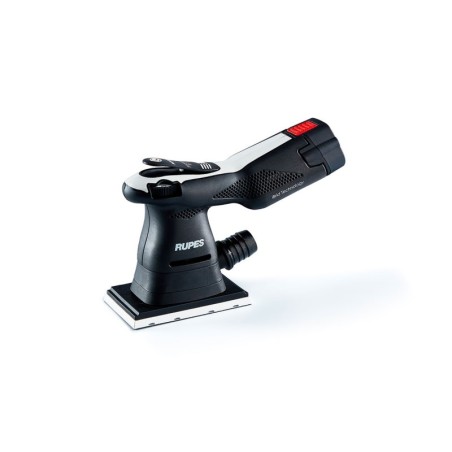

Mini ponceuse orbitale HSE73 avec technologie iBrid
La mini ponceuse orbitale HSE73 avec technologie iBrid est parfait pour le ponçage du bois, du composite, du plâtre et d'autres grandes surfaces dans toutes les industries, y compris la carrosserie automobile. Dotée d'une plaque en caoutchouc multi-trous rectangulaire de 80 x 130 mm, elle offre une aspiration efficace pour des résultats de ponçage précis et efficaces.
Données techniques :
- Ø Orbite (mm) 2
- Tension DCV (Volt) 18
- Vitesse de rotation Tr/min 7000/11000
- Vie de la batterie ~35/45 min
- Temps de charge ~35 min
- Taille/forme du tampon (mm) 80×130
- Poids (kg) 1.0
La technologie innovante iBrid, déjà présente sur la famille d'outils BigFoot iBrid Nano et la polisseuse HLR75 iBrid Mini, permet à l'opérateur de choisir la plate-forme d'alimentation qui convient le mieux à la situation ou à l'application spécifique . Vous pouvez utiliser l'alimentation par batterie pour un fonctionnement sans fil ou insérer l'adaptateur d'alimentation iBrid et profiter de l'alimentation filaire. Quelle que soit la source d'alimentation choisie, les performances de cette ponceuse restent identiques. Le HSE73 est également équipé d'un système d'auto-extraction, ce qui signifie que vous pouvez utiliser l'outil sans unité d'extraction externe en connectant le filtre breveté RUPES GREEN TECH.
Cette caractéristique offre une maniabilité et un équilibre incroyables, vous garantit des résultats de ponçage précis et efficaces. Grâce au levier d'accélérateur à vitesse variable, vous bénéficiez d'un contrôle précis du fonctionnement de l'outil. De plus, le cadran de contrôle de la vitesse vous permet de choisir parmi cinq vitesses de travail pour une polyvalence maximale et un démarrage en douceur. L'ergonomie optimisée, le design compact et les lignes modernes rendent cet outil très confortable et facile à utiliser dans différentes positions de préhension. Une autre innovation apportée par RUPES est l'intégration de la technologie magnétique Q-MAG à cette mini ponceuse. Les aimants remplacent le carénage en caoutchouc présents sur les modèles LE et LS, ce qui permet d'éviter la rotation de la plaque de support. Cette technologie de mouvement garantit un cycle de vie plus long des pièces internes, connaît ainsi l'usure et les besoins en entretien.

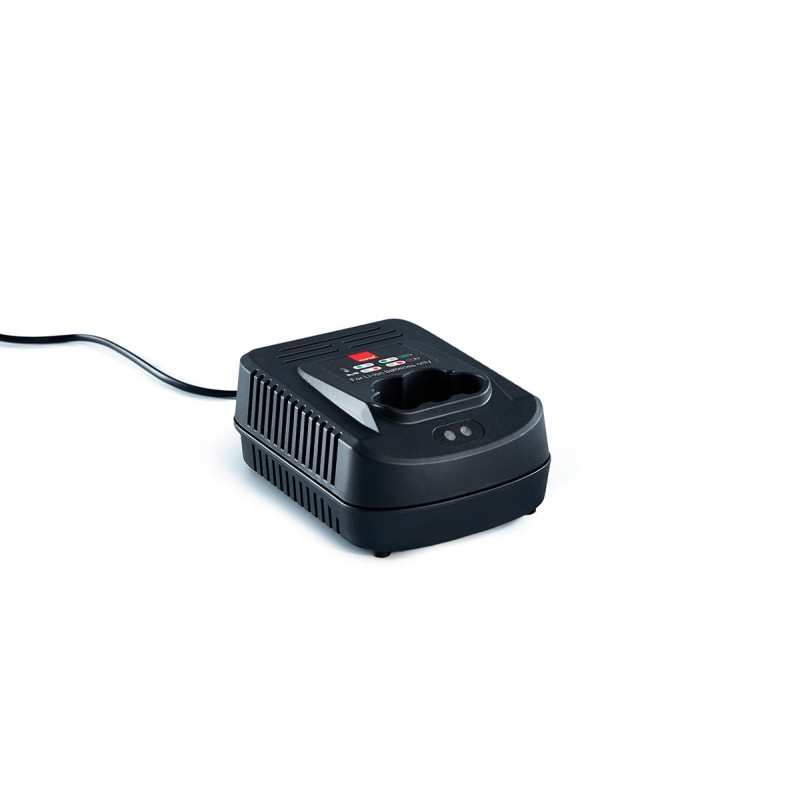

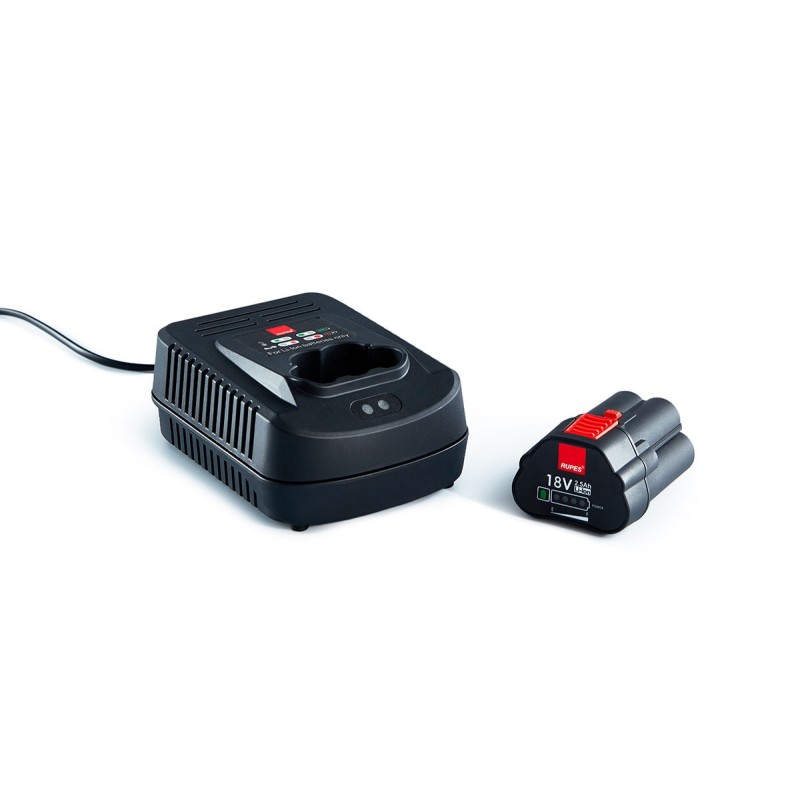

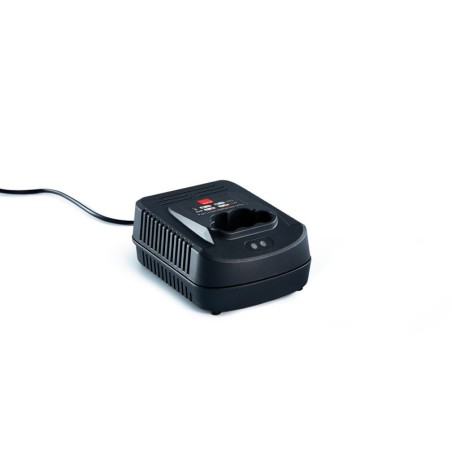

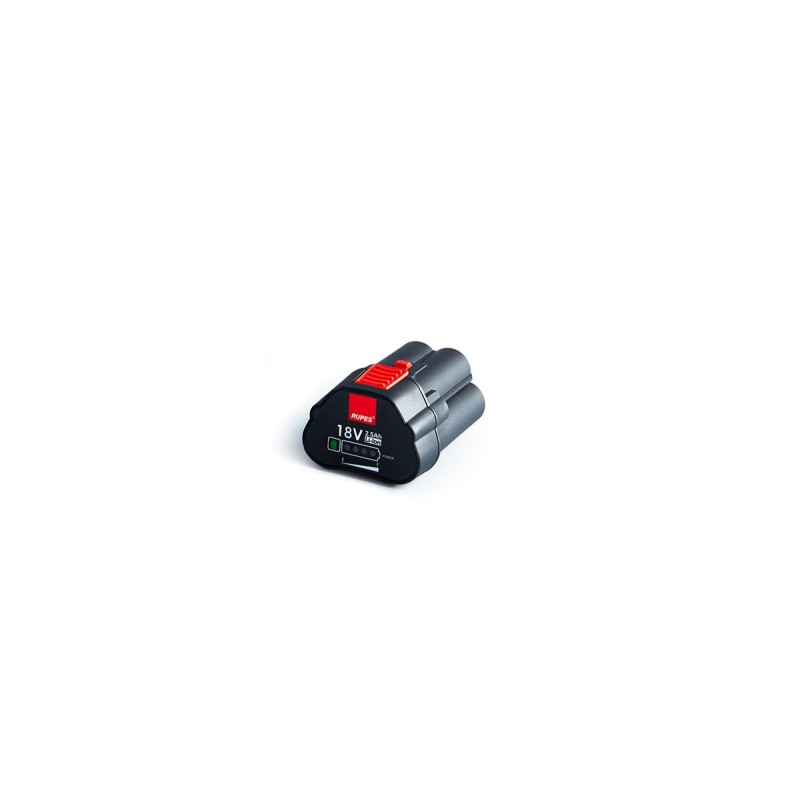

La ponceuse HSE73 utilise la même batterie lithium-ion que la mini-polisseuse HLR75 iBrid, ce qui assure une compatibilité complète entre les outils de la nouvelle gamme de mini-outils RUPES iBrid. Les cellules de batterie lithium-ion (18 V 2,5 Ah) sont munies d'indicateurs LED qui affichent le niveau de charge en efficace sur un bouton. Une charge complète permet entre 35 et 45 minutes de fonctionnement continu. Le chargeur de batterie 9HC180LT a été spécialement conçu pour s'adapter au système de batterie unique de l'iBrid Mini. La station de charge indique l'état de charge grâce à des voyants LED intégrés et permet une charge à 100 % en seulement environ 35 minutes, partant d'une batterie complètement déchargée. Cette mini ponceuse orbitale est un outil puissant et polyvalent, conçu pour répondre aux besoins des professionnels les plus exigeants. Son aspiration efficace, sa maniabilité inégalée, son équilibre optimal et ses options d'alimentation flexibles en font un choix idéal pour les travaux de ponçage dans diverses industries.
Brochure technique en PDF : https://www.rupes.com/user-manuals/9.2872_HSx73_rev%2001_03-2022.pdf
Guide d'utilisation de la mini ponceuse
Assemblage et de démontage de la batterie :
AVERTISSEMENT : Avant d'assembler ou de démonter l'outil, vous devez définir le bouton de réglage de la vitesse sur OFF. Pour assembler la batterie, poussez le clip et insérez la batterie dans l'outil jusqu'à ce qu'elle soit fixée. Pour la démonter, poussez le clip et choisissez la batterie de l'outil.

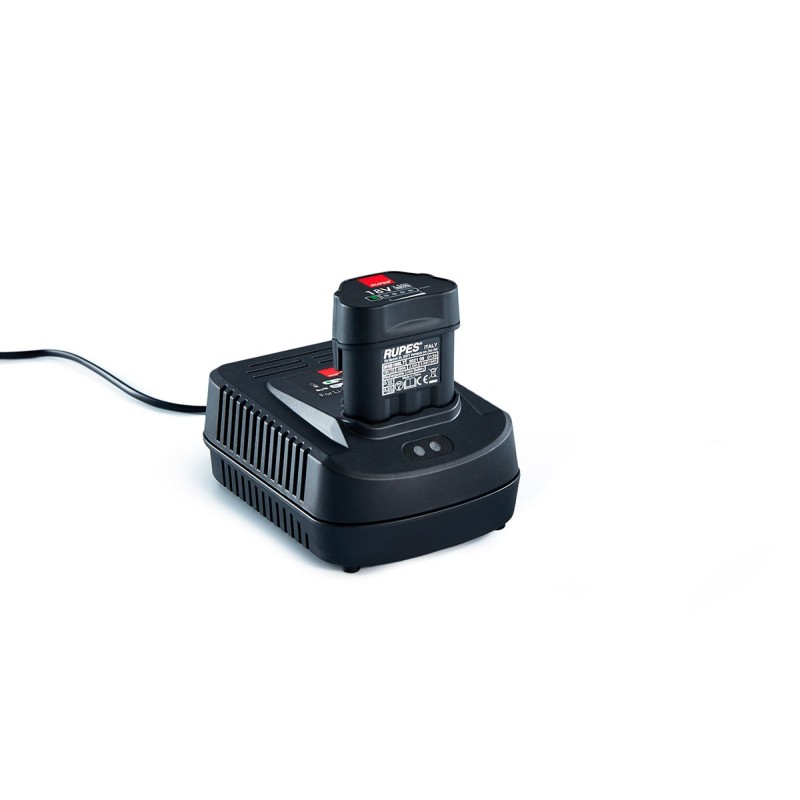

Chargement de la batterie :
AVERTISSEMENT : Pour votre propre sécurité, veuillez LIRE et COMPRENDRE le manuel d'instructions de la station de charge 9HC180LT avant de l'utiliser. Chargez uniquement le bloc batterie Rupes Li-ION 18V 9HB180LT avec le chargeur de batterie Rupes 18V Li-ION 9HC180LT. L'utilisation d'autres batteries peut causer des blessures et des dommages. Le bloc batterie et le chargeur de cet outil ne sont pas compatibles avec les systèmes NiCd ou NiMH. La batterie fournie dans le kit doit être chargée avant utilisation. La batterie est chargée à moins de 30%. Pour charger la batterie, connectez-la à la station de charge 9HC180LT jusqu'à ce que la charge soit terminée. Chargez la batterie de votre outil en fonction de vos besoins et de votre travail. Le bloc batterie Rupes ne développe pas de "mémoire" lorsqu'il est chargé après une décharge partielle. Il n'est pas nécessaire de décharger le bloc batterie avant de le placer sur le chargeur. Utilisez l'indicateur LED de niveau de batterie 9HB180LT pour déterminer quand charger le bloc batterie Rupes.
Alimentation (fournie ou en option) :
AVERTISSEMENT : Pour votre propre sécurité, veuillez LIRE et COMPRENDRE le manuel d'instructions de l'alimentation 9HP180LT avant de l'utiliser. La tension et la fréquence d'alimentation doivent correspondre aux données affichées sur la plaque d'identification de l'alimentation 9HP180LT. Vérifiez que l'outil est éteint avant de brancher la fiche.
L'assemblage et de démontage de l'alimentation :
AVERTISSEMENT : Avant d'assembler ou de démonter l'outil, vous devez définir le bouton de réglage de la vitesse sur OFF. Pour assembler l'alimentation, poussez le clip et insérez l'alimentation dans l'outil jusqu'à ce qu'elle soit fixée. Pour la démonter, poussez le clip et choisissez l'alimentation de l'outil.
Démarrage et arrêt :
Démarrage : Tournez le bouton de réglage de la vitesse et réglez la vitesse requise. Appuyez ensuite sur le levier de l'interrupteur START/STOP pour démarrer l'outil. La vitesse peut être ajustée en tournant le bouton du régulateur de vitesse. Arrêt : Relâchez le levier pour arrêter l'outil. Tournez le bouton de réglage de la vitesse sur la position 0 pour arrêter complètement l'outil. AVERTISSEMENT : Si des vibrations inhabituelles se produisent après le démarrage de l'outil, éteignez immédiatement l'outil et résolvez le problème. Pour réduire les risques de blessures, tournez le bouton sur la position OFF (position 0) après chaque utilisation.
Contrôleur électronique :
- Démarrage progressif : Le démarrage progressif est contrôlé électroniquement pour protéger le moteur et la batterie, ainsi que les risques de blessures pour l'opérateur.
- Contrôle de la vitesse : Vous pouvez ajuster la vitesse de l'outil en tournant le bouton de réglage de la vitesse sur la vitesse requise. La plage de réglage se situe entre 7000 et 11000 tr/min.
- Protections de l'outil : La protection électronique assure la protection de l'outil contre les événements susceptibles de l'endommager et de présenter un risque de blessure pour l'opérateur. Elle contribue également à prolonger la durée de vie de l'outil.
Assemblage et démontage des accessoires :
AVERTISSEMENT : Avant d'assembler ou de démonter l'outil, il convient que le bouton de réglage de la vitesse soit sur OFF (position 0). Pour des performances optimales de l'outil, utilisez uniquement des accessoires et des consommables d'origine.
Patin de ponçage :
- Placez le patin de ponçage au centre ;
- Serrez la vis de fixation du patin de ponçage.
- Pour le démonter : Dévissez les vis de fixation du patin.
REMARQUE : L'utilisation de patins non originaux ou de taille incorrecte peut entraîner des vibrations excessives de l'outil.
Papier abrasif :
- Retirez le papier abrasif usagé en le déchirant ;
- Appliquez le nouveau papier abrasif en le pressant sur le patin de ponçage, en vous assurant que les trous du papier correspondent aux trous d'aspiration du patin.
REMARQUE : Seuls les papiers abrasifs Velcro avec des trous d'extraction de poussière sont autorisés.
Extraction de poussière :

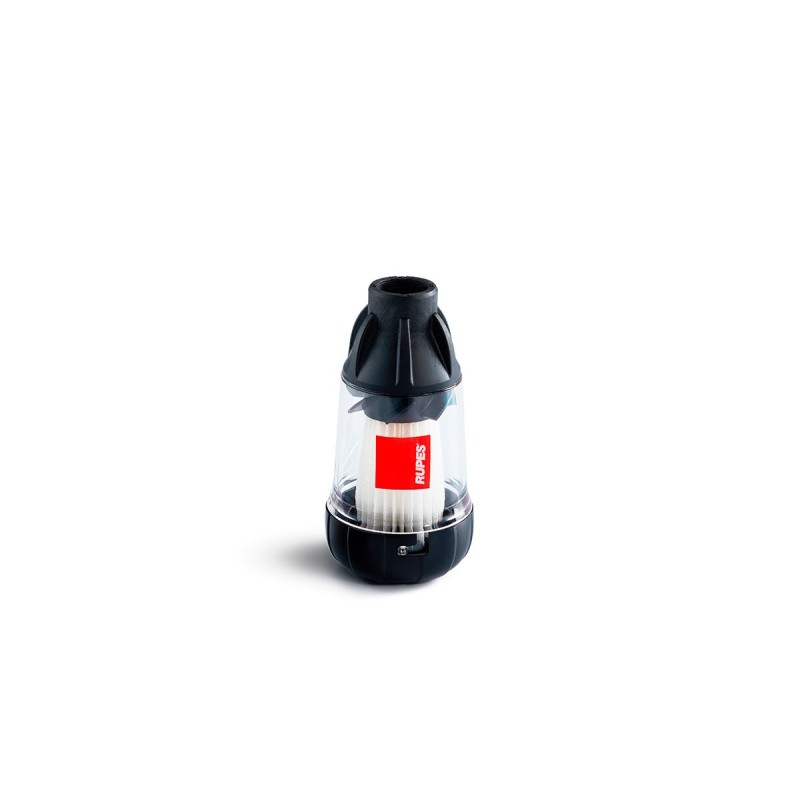

AVERTISSEMENT : La poussière peut être dangereuse pour la santé. Utilisez toujours un système d'aspiration approprié. Veuillez toujours consulter les réglementations en vigueur dans votre pays avant d'extraire des poussières dangereuses. Extraction intégrée : Pour une extraction optimale des poussières, videz régulièrement le filtre conique, nettoyez précisément le porte-filtre et entretenez régulièrement la cartouche. Lorsque vous travaillez sur des surfaces verticales, positionnez l'outil de manière à ce que le filtre conique soit tourné vers le bas. Ensemble filtre conique : positionnez le filtre conique sur le connecteur d'extraction. Poussez le filtre conique jusqu'à ce qu'il soit en place (Fig. 2). Test de remplissage du filtre conique : l'état de remplissage du filtre conique peut être contrôlé facilement grâce au porte-filtre transparent. Nettoyage du filtre conique : pour vider le filtre conique, séparé-le du connecteur d'extraction. Retirez ensuite la cartouche du porte-filtre et videz le porte-filtre. Nettoyez les plaques de la cartouche à l'aide d'une brosse douce. Extraction externe :
- Lorsque vous travaillez sur des surfaces verticales, positionnez l'outil de manière à ce que le tube d'extraction soit tourné vers le bas.
- Montage : insérez un tube d'extraction sur le connecteur d'extraction (Fig. 2).
- Connectez le tube d'extraction à un système d'aspiration approprié.
Valeurs d'émission sonore :
Les valeurs d'émissions sonores sont définies conformément à la norme EN 62841-2-4. Veuillez vous reporter au manuel d'instructions complet pour plus d'informations techniques et de sécurité.
